用電子負載怎么測量電池容量？

日常生活中用到電池的地方很多，時鐘，電子稱，鬧鐘等等。不同的電池都有各自的容量，同一種電池，放電電流不同，放出來的容量也會不同，電池有很多參數，如電池的標稱電壓、電池容量、最大輸出功率等等。那么日常我們使用的電池容量是怎么被測試出來的呢？大家一起來了解一下吧：

電子負載測試電池容量步驟如下：

1、測試前的接線

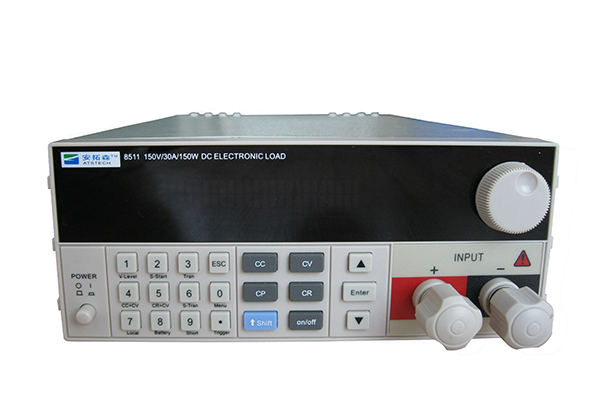

將電池的正負極直接接入深圳電子負載輸入端。在大電流下，導線上的電壓降可能對測量帶來影響時，由于導線上的有電壓降，負載測量的電壓會偏低，為了消除這一現象，可以采用遠端補償?shù)慕臃▉?lái)消除電壓。

2、設置停止條件

使用電池測試模式測試電池時，需要先設置電池放電的停止條件。停止條件有：關斷電壓值、關斷容量值和放電時間，當三者中任意一種條件滿足時，則電池放電測試停止。

一般的測試重點關注并設置關斷電壓值，關斷容量值和放電時間這兩個參數設置為最大即可。

3、上位機顯示電池放電曲線

使用電子負載的上位機進行測試。將電子負載和電腦連接后，開啟上位機軟件同樣先設定停止條件，再啟動電池放電測試，測試結束，上位機可記錄電池電壓和容量的關系曲線。
