開關電源測試系統的實現流程

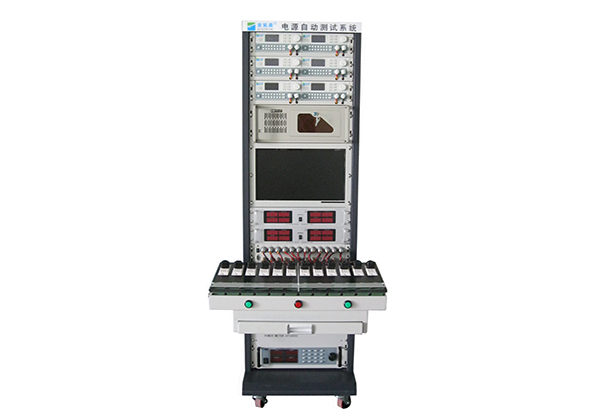

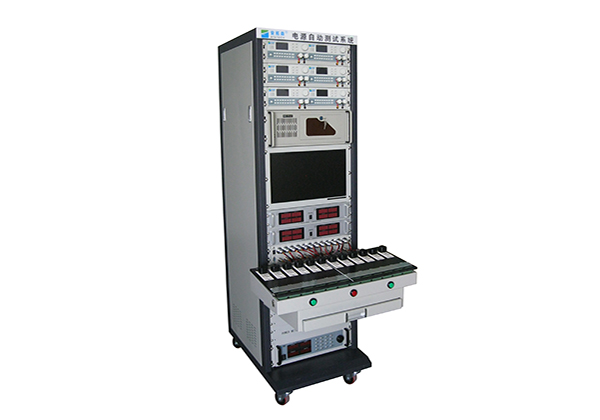

按照以軟件為核心的模塊化系統構架，設計并實現了新一代開關電源自動化測試系統。該系統能自動完成開關電源功能測試，并能存儲測試結果、生成測試報表和進行統計過程分析。實際使用結果表明，該系統較之傳統的電源自動化測試系統具有開發周期短，總體成本低，測試吞吐量高，擴展性好和升級容易等優點，能夠很好地滿足客戶的要求。

開關電源自動化測試系統是電源行業生產制造部門必備的自動化測試系統。傳統的開關電源自動化測試系統以GPIB 卡控制多臺傳統儀器，完成自動化測試功能。整個系統受限于傳統儀器功能，不易擴展，很難滿足產品升級所帶來的新的測試要求;受限于GPIB 總線速度，很難實現并行測試和提高測試速度;受限于封閉式的應用軟件，很難進行系統維護和二次開發。另外，整個系統的硬件成本非常高，開發周期非常長。

為縮短開發周期、降低系統成本、提高測試效率、滿足日益更新的測試需求，本文根據以軟件為核心的模塊化系統構架重新設計了整個開關電源自動化測試系統，并成功實現了該系統。

1 以軟件為核心的模塊化系統構架簡介

以軟件為核心的模塊化系統構架是近年發展起來的一種自動化測試系統設計構架。它包括測試管理軟件、測試開發軟件、系統服務與驅動程序軟件、處理總線平臺和模塊化I/O 與儀器控制五個層次，如圖1 所示。

以軟件為核心的模塊化系統構架能縮短自動化測試系統的開發時間、降低自動化測試系統的總體成本、為自動化測試系統提供更大的靈活性。

2電源自動化系統的設計與實現

2.1 系統功能需求

根據用戶需求，該系統應有如下功能：

(1) 覆蓋所有需要測試的功能，如表1 所示：

表1 測試功能需求表

(2) 測試項目編輯功能，可以根據不同的測試需求增加或刪減測試項。

(3) 測試【存儲器數據】存儲功能，把測試【存儲器數據】自動存入【存儲器數據】庫。

(4) 測試報表生成功能，根據需要自動生成測試報表。

(5) 用戶管理功能，根據不同用戶授予不同權限。

(6) 靈活系統構架，根據實際需求增加或刪減儀器設備。

(7) 【存儲器數據】統計和分析功能，能計算出Cpk,繪制出控制圖。

　　2.2 硬件設計與實現

2.2.1 系統總線選擇

系統總線是系統硬件構架的核心，它決定了【存儲器數據】傳輸速度，直接影響系統的測試效率。

常見的總線有GPIB、USB、Ethernet/LAN/LXI、PXI和PXI Express。 　　

PXI Express 總線具有最大的帶寬和最低的傳輸延遲。PXI 總線具有很高的帶寬和很低的傳輸延遲。

考慮PXI 總線的模塊化儀器大大多于PXI Express 總線，本文將選擇PXI 作為系統總線。

2.2.2 PXI 總線介紹

PXI (PCI eXtensions for Instrumentation,面向儀器系統的PCI擴展) 是一種堅固的基于PC的測量和自動化平臺。PXI 結合了PCI 的電氣總線特性與CompactPCI 的堅固性、模塊化及Eurocard 機械封裝的特性，并增加了專門的同步總線和主要軟件特性。

這使它成為測量和自動化系統的高性能、低成本運載平臺。這些系統可用于諸如制造測試、軍事和航空、機器監控、汽車生產及工業測試等各種領域中。

PXI 在1997 年完成開發，并在1998 年正式推出，它是為了滿足日益增加的對復雜儀器系統的需求而推出的一種開放式工業標準。

測量硬件選用基于PXI 總線的模塊化儀器，功率硬件選用基于GPIB 總線的傳統儀器。PXI 總線與GPIB 總線一起構建以PXI 總線為核心的混合總線系統。這樣的總線系統既具有PXI 總線的優點，又能利用具有大功率優勢的傳統儀器。整個系統的硬件構架。
