交流充電樁和直流充電樁有哪些區別？

一、什么是充電樁

充電樁其功能類似于加油站里面的加油機，可以根據不同的電壓等級為各種型號的電動汽車充電，可以固定在地面或墻壁，安裝于公共建筑(公共樓宇、商場、公共停車場等)和居民小區停車場或充電站內。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。

充電樁目前分為交流充電樁和直流充電樁。

交流充電樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小(有7kw、22kw、40kw等功率)，充電速度一般較慢，故一般安裝在小區停車場等地。

直流充電樁(或稱非車載充電機)則是直接輸出直流電給車載電池進行充電，功率較大(有60kw、120kw、200kw甚至更高)，充電速度較快，故一般安裝在高速公路旁的充電站。

那么從充電樁的外觀怎么判斷一個樁是直流樁還是交流樁呢?

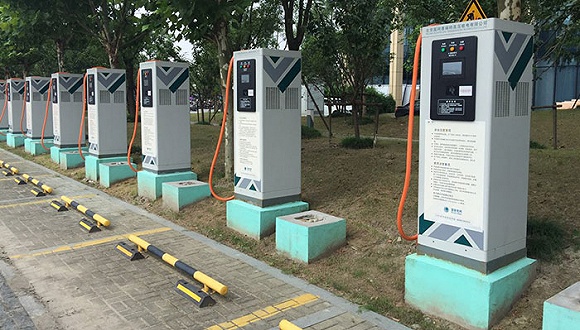

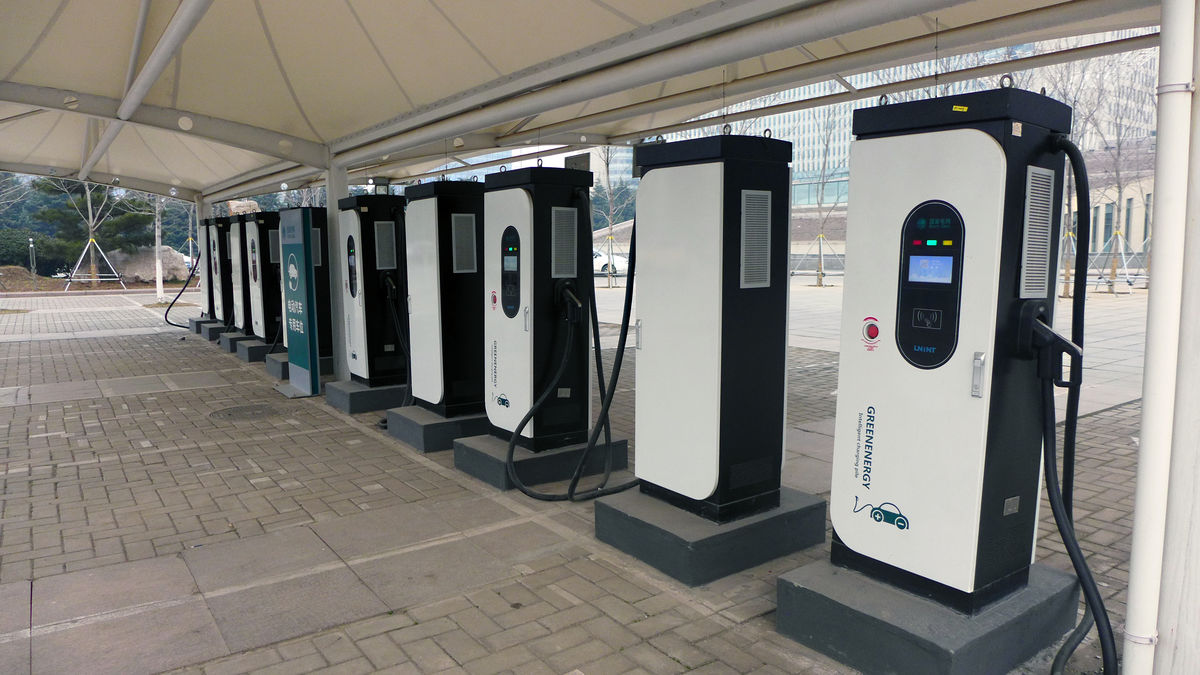

一般來說，直流充電樁體型比較粗獷(由于內部有一定數量的AC-DC電源模塊，功率越高，模塊數量越多，樁體越大)，交流充電樁比較嬌小。更明顯的一點差別是：其槍頭(充電線路)不一樣，直流充電樁是9線插頭，而交流充電樁是7線插頭。

二、交流充電樁的充電線路

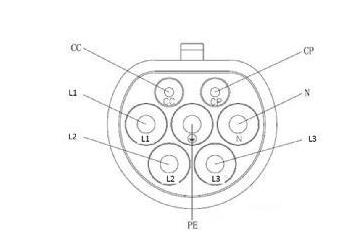

如上圖，交流充電樁輸出由7根線組成，分別是：

l交流電源線路：L1、L2、L3;

l設備地線：PE;

l中線：N;

l連接確認線路：CC;

l控制引導線路：CP。

交流充電樁就是通過這7根線給電動汽車進行充電。

三、直流充電樁的充電線路

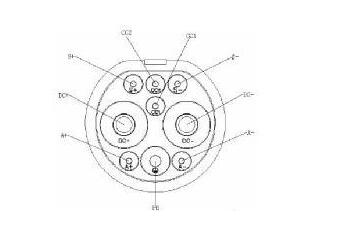

如上圖，直流充電樁輸出由9根線組成，分別是：

l直流電源線路：DC+、DC-;

l設備地線：PE;

l充電通信線路：S+、S-;

l充電連接確認線路：CC1、CC2;

l低壓輔助電源線路：A+、A-。

交流充電樁和直流充電樁有以下幾個區別？

1、設備不同

交流充電樁需要借助車載充電機來充電，直流快速充電樁不需要這個設備。

2、充電速度不同

二者在充電速度上差別較大，一輛純電動汽車（普通電池容量）完全放電后通過交流充電樁充滿需要8個小時，而通過直流快速充電樁僅需要2到3個小時。

3、快充能力不同

交流充電樁給電動汽車的充電機提供電力輸入，由于車載充電機的功率并不大，所以不能實現快速充電。直流快速充電樁是固定安裝在電動汽車外、與交流電網連接，可以為非車載電動汽車的動力電池提供直流電源的供電裝置，直流充電樁可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求。
